Плетени бакарни флексибилни конектори

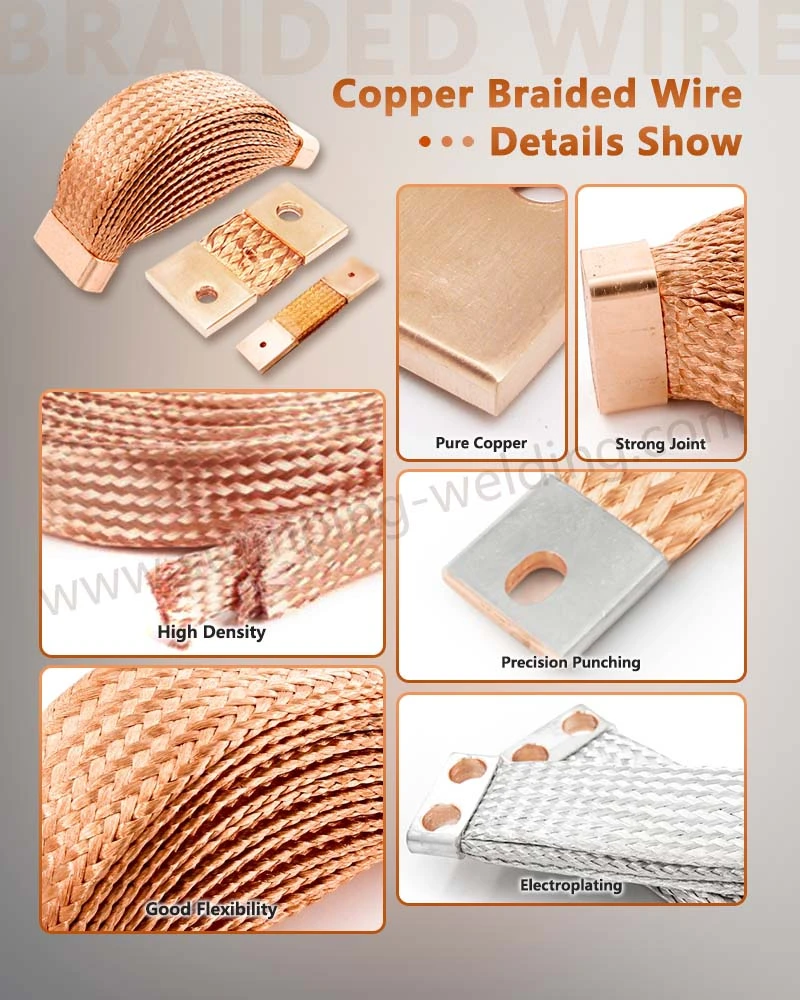

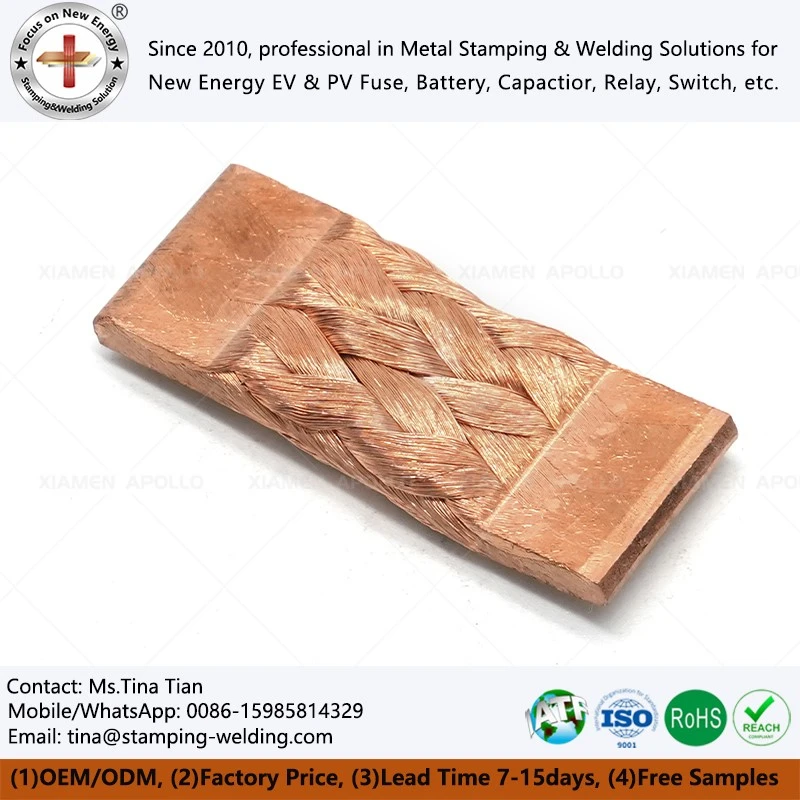

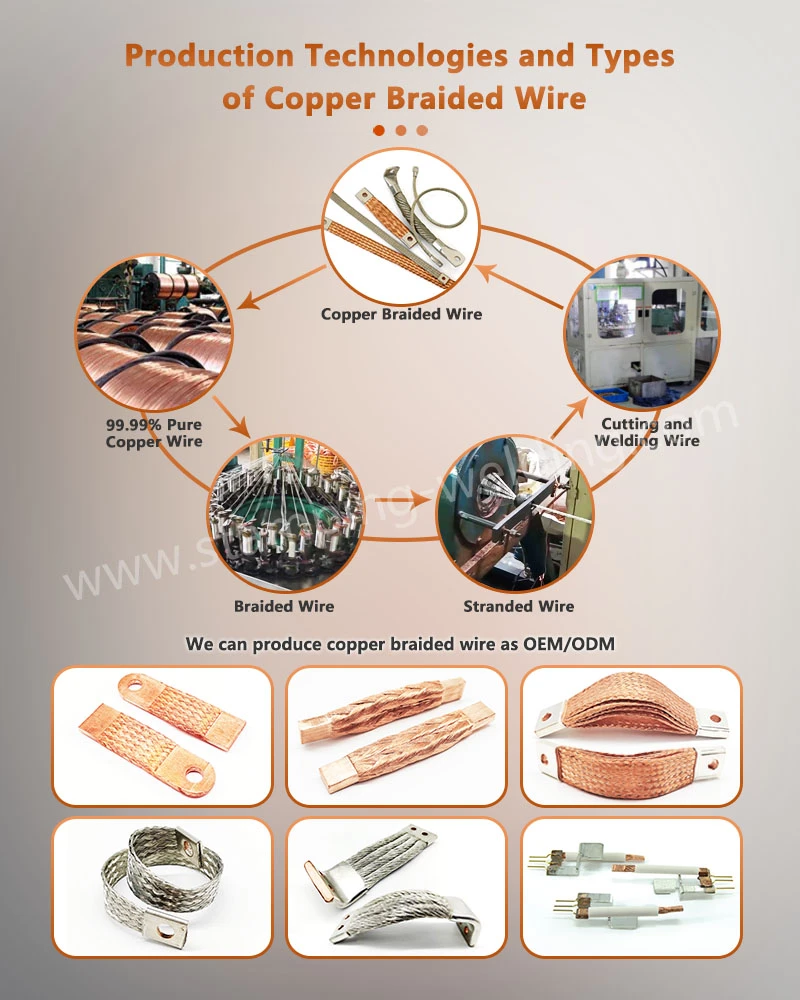

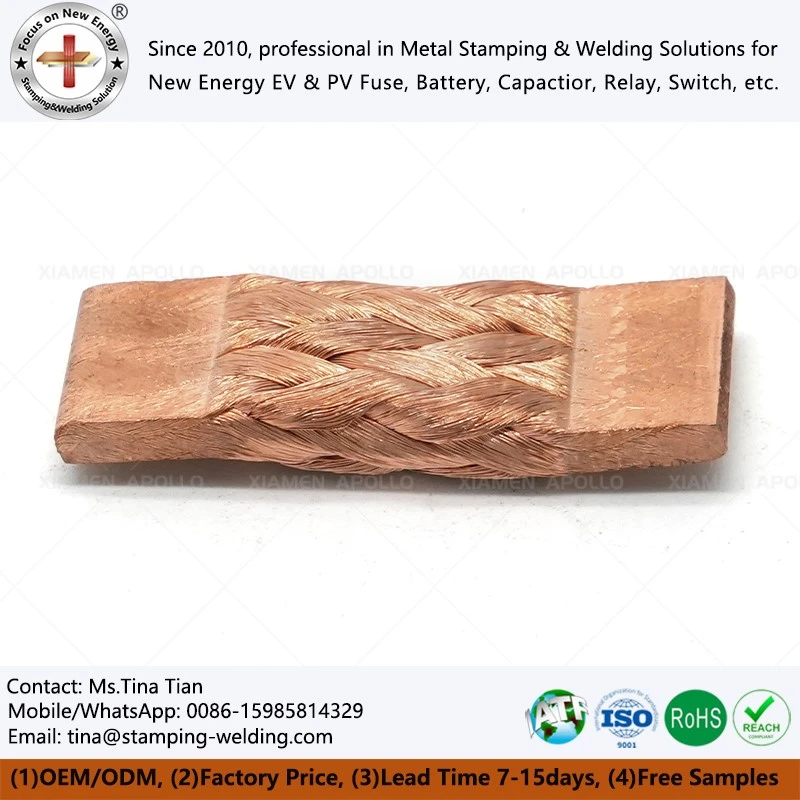

Плетени бакарни флексибилни конектори су проводне компоненте направљене од више жица од бакрених жица уплетених у равну или кружну плетеницу, са бакарним терминалима (као што су бакарни спојници или равни терминали) причвршћеним на оба краја процесом заваривања или пресовања. Користе се у сценаријима јако-струјног преноса и могу да прилагоде динамичко померање, вибрације, термичко ширење и неусклађеност између уређаја. Они се широко користе у системима за дистрибуцију електричне енергије, расклопним уређајима, склоповима сабирница и батеријама.
- Брза испорука
- Доказ о квалитету
- 24/7 корисничка служба
Представљање производа
Плетени бакарни флексибилни конектори су флексибилне електричне везе које постижу равномерну дистрибуцију струје и апсорбују механички стрес кроз структуру плетенице од бакарне жице. Они могу повезати круте компоненте без утицаја на електрични континуитет, спречавајући локализовано прегревање и концентрацију напрезања, што је кључно за одржавање интегритета система и оперативне сигурности.
Који је принцип рада плетеног бакарног флексибилног конектора? Његов основни принцип рада лежи у јединственој плетеној структури, која комбинује одличну проводљивост и високу флексибилност бакра за постизање двоструких функција преноса струје и механичке адаптације.
Цуррент Трансмиссион
Испреплетене фине бакарне жице формирају више паралелних проводних путева, омогућавајући струји да тече равномерно кроз конектор. Ова паралелна структура смањује густину струје појединачних бакарних жица, минимизирајући отпорне губитке и спречавајући локализовано прегревање, што је кључно за апликације велике{1}}те струје.
Механичка прилагодљивост
Флексибилна плетена структура омогућава конектору да се савија, увија и растеже у више праваца. Када повезани уређај доживи термичко ширење и контракцију, вибрације или неусклађеност положаја, конектор апсорбује механички стрес кроз микро-померање између бакарних жица, спречавајући оштећење тачака везе или самог уређаја.
Хеат Диссипатион
Празнине између плетених бакарних жица стварају велику површину, постижући ефикасно расипање топлоте путем конвекције ваздуха. Овај дизајн обезбеђује да конектор одржава стабилне перформансе под дуготрајним-радом са великим-оптерећењем, продужавајући животни век производа.
Препоруке за избор
Одредите електричне параметре
Изаберите конекторе са -површином попречног пресека од 1,5 мм²-6000 мм² на основу радне струје система флексибилних плетених електричних конектора (капацитет струје расте са површином попречног пресека); за ниски напон (мањи или једнак 1кВ), изаберите обичне калај{8}}конекторе; за средњи напон (1кВ-35кВ), изаберите изолационе конекторе високог напона са пробојним напоном већим или једнаким 3000В АЦ.
Размотрите механичке захтеве
За више{0}}савијање/често померање у више смерова, изаберите конекторе од фине бакарне жице од 0,05 мм-0,15 мм; за благо савијање и фиксне везе, изаберите конекторе бакарне жице дебљине 0,20 мм-0,25 мм; за сценарије високофреквентних вибрација, изаберите конекторе отпорне на замор како бисте осигурали да конектори са флексибилним бакарним плетеницама могу издржати преко 100.000 савијања без деградације.
Прилагодљиви услови животне средине
За приобална/хемијска окружења/окружења са високом влажношћу, изаберите посребрене-посвучене/никловане-конекторе са изолационим навлакама; за општа индустријска окружења, изаберите калај-конектори; за окружења са високим{3}}температурама, изаберите конекторе са силиконским рукавима са температурном отпорношћу већом или једнаком 150 степени; за окружења са ниским-температурама, уверите се да конектори од бакарне плетенице остану флексибилни и да не пуцају на -40 степени.
Потврдите захтеве за инсталацију и прилагођавање
Изаберите тип терминала према интерфејсу опреме и одредите пречник рупе и величину терминала приликом наручивања; ако стандардни флексибилни плетени електрични конектори не испуњавају захтеве, релевантни параметри се могу обезбедити за прилагођену производњу.
Често постављана питања
П: 1. Која је разлика између плетених флексибилних конектора и флексибилних сабирница од бакарне фолије?
О: Основна разлика лежи у структури и флексибилности: Плетени конектори су направљени од плетене бакарне жице, нудећи вишесмерну флексибилност, јаку отпорност на вибрације, погодност за динамичке везе и боље одвођење топлоте; Конектори од бакарне фолије су направљени од 0,05мм-0,3мм ламиниране бакарне фолије, погодне само за савијање лимова, са слабијим бочним отпором на савијање, али већом ефикасношћу ношења струје високе фреквенције.
П: 2. Како израчунати животни век плетеног бакарног флексибилног конектора?
О: Животни век је одређен окружењем, оптерећењем и материјалима. 10-15 година у нормалним окружењима, 5-8 година у тешким окружењима; избор одговарајуће површинске обраде и изолационих материјала, као и редовно одржавање могу продужити животни век.
П: 3. Да ли се бакарни флексибилни конектори могу користити у високонапонским-апликацијама?
О: Могу се користити у апликацијама ниског{0}}до-средњег напона мањим или једнаким 35 кВ; за апликације високог{3}}напона изнад 1кВ, морају се изабрати модели са изолационим навлакама од силикона/епоксидне смоле, са напоном пробоја рукава који је већи или једнак 1,5 пута радном напону система. Модели високог{7}}напона су доступни на захтев.
П: 4. Како правилно инсталирати плетени бакарни флексибилни конектор?
О: Кораци инсталације: 1. Очистите контактне површине; 2. Поравнајте прикључке и затегните их на наведени обртни момент; 3. Омогућите дужину да се прилагоди топлотном ширењу и контракцији и вибрацијама; 4. Инсталирати заштитне/изолационе уређаје за спољашња/корозивна окружења; 5. Тестирајте отпор везе и перформансе изолације.
П: 5. Који су кључни индикатори инспекције квалитета за плетене бакарне флексибилне конекторе?
О: Кључни индикатори инспекције: 1. Електричне перформансе (отпорност, отпор конектора мањи или једнак 0,5 μΩ, струјни капацитет); 2. Механичке перформансе (без лома жице након 100.000 савијања, затезна чврстоћа већа или једнака 150МПа, итд.); 3. Отпорност на корозију (тестирање сланом спрејом испуњава стандарде); 4. Тачност димензија; 5. Перформансе изолације (отпор изолације већи или једнак 100МΩ, итд.).
Контактирајте нас
Ако треба да потврдите техничке параметре, прилагодитеПлетени бакарни флексибилни конекторипроизводе према захтевима пројекта, или консултујте више детаља о примени, контактирајте нас за професионалну инжењерску подршку и решења.
