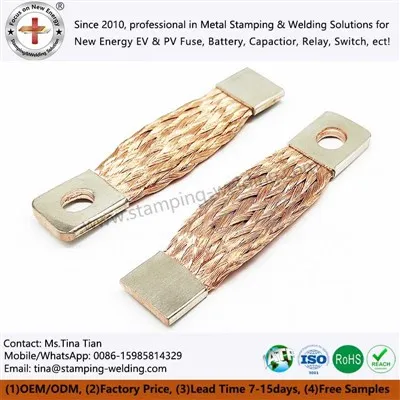

Бакар плетени флексибилни конектор
Као проводни конектор за језгро новог енергетског пакета батерија возила, кратки флексибилни конектор са бакарном плетеницом је „флексибилна артерија“ између пола ћелије батерије и високо{0}}напонског дистрибутивног модула. Кроз посебан процес заваривања на слагање, више слојева ултра-танке бакарне фолије је интегрисано да би се постигао ефикасан пренос снаге и прецизно пуферовање механичког напрезања. У поређењу са традиционалним крутим сабирницама, има одличну проводљивост и савитљивост, што се може прилагодити сложеним захтевима ожичења у ограниченом простору батеријских пакета, док истовремено решава ризик од структуралног оштећења узрокованог вибрацијама и деформацијом температурне разлике током вожње возила, пружајући кључну подршку за безбедан и стабилан рад високонапонских-система у возилима нове енергије.
- Брза испорука
- Доказ о квалитету
- 24/7 корисничка служба
Представљање производа
Ова серија флексибилних конектора са бакарном плетеницом је специјално дизајнирана за сценарио нових енергетских батерија за возила. За разлику од великих производа за меко повезивање у области енергетске електронике, он се фокусира на лаган и{1}}поуздани дизајн и може тачно да одговара потребама интеграције различитих модула батерија за напајање. Покрива основне сценарије као што су паралелна веза ћелија у серији, батерија и инвертерска веза у чисто електричним и хибридним возилима, и кључна је компонента за побољшање густине енергије система батерија и продужење животног циклуса.
специфични параметри
Спецификација проводника
Ако се Т2 мека бакарна трака користи за проводник флексибилног конектора са плетеним бакром, она се може поделити на два типа: голи бакар и калај{1}}бакар. Стандардне спецификације за бакарне траке обухватају 9Кс0.8, 16Кс0.8, 20Кс1, 24Кс1, 32Кс1, 40Кс1, 50Кс1, 63Кс1, 80Кс1100Кс1, итд. Број слојева је између 2 и 12. Ако се ради о батерији са меким 5 паволтама, користи се бакарни бар Материјал танке плоче проводника је бакар, дебљина премаза је између сн0,5 ~ 1,0 ㎛, а дебљина је 0,25 мм ± 0,02.
01
Параметри изолационог слоја
Изолациони слој флексибилних плетених прилагођених конектора углавном се састоји од два материјала: специјалног поливинилхлорида (ПВЦ) и термопластичног еластомера (ТПЕ). ТПЕ има карактеристике мало дима и без халогена-а, а изолациони слој је углавном црне или наранџасте боје. У сценарију примене високонапонских-напонских батерија за аутомобиле, изолациони омотач је направљен од ТПЕ материјала. За осигурање отпорности на ватру користи се и трака од лискуна која садржи меки лискун дебљине 0,15 мм.
02
Стандард производње
Широм света не постоји наменски стандард за флексибилне конекторе ниског до средњег напона. Сједињене Државе користе стандард електронске жице УЛ758 за сертификацију производње, док се Кина обично позива на стандард за изоловане каблове ГБ/Т5023 и стандард за електронске жице УЛ758 за производњу и производњу.
03
Носивост струје
Због ефекта коже, вишеслојна равна структура проводника плетене бакарне жице омогућава да иста површина-попречног пресека проводника носи веће пролазне струје. Под истим захтевима за носивост струје, у поређењу са обичним округлим кабловима, плетена флексибилна сабирница захтева мањи попречни- пресек, што може ефикасно да смањи количину коришћеног материјала проводника, смањи тежину и уштеди простор за распоред.
04
Поља апликације
возила нове енергије
Флексибилна плетена бакарна сабирница је прилагођена за међусобно повезивање модула батерија за напајање, повезивање батерија са високо-напонским системима, реаговање на вибрације возила и просторне промене и обезбеђивање стабилног преноса енергије.
Транзитно поље железнице
Плетене бакарне сабирнице са расхладним елементом од ПВЦ-а се користе за повезивање пантографа са електричном опремом, вучним претварачима са моторима, издржавају{0}}брзине вибрације и ударе и обезбеђују стабилност електричног система.
Област индустријске аутоматизације
Браидед БусБар је компатибилан са опремом за аутоматизацију и електричним прикључцима на производној линији, са флексибилним ожичењем које пробија строга ограничења и испуњава захтеве високе{0}}фреквенције.
Зашто изабрати нас
Увек се придржавамо првобитне намере квалитета, вођени технолошким иновацијама и вођени потребама купаца, континуирано унапређујући перформансе производа и квалитет услуга, и посвећени томе да постанемо поуздан партнер у области нових енергетских прикључака. Одабрати нас значи изабрати прилагођена решења за производе и од-до-услуге безбрижних гаранција које су прилагођене новој енергетској сцени, оснажујући ефикасно и дугорочно-функционисање нових енергетских пројеката.
Наши партнери
НашеБакар плетени флексибилни конекторпартнери обухватају више индустрија, укључујући аутомобилску, електричну и електронику, покривајући различите регионе широм света, међу којима су и реномирана производна предузећа. Са стабилним квалитетом производа, флексибилним прилагођеним услугама и гаранцијама за ефикасну испоруку, наши производи су стекли широко признање на тржишту, заслужили једногласне похвале глобалних партнера и стекли добру репутацију у индустрији.
