Термоскупљајућа цев са изолацијом од бакра
Наша сабирница са термоскупљајућим цевима са изолацијом од бакра се састоји од бакарног проводника високе{0}}високе проводљивости и радијацијског-умреженог полиолефинског термоскупљајућег слоја{2}}. То је главна компонента{4}}која носи струју за сакупљање, дистрибуцију и пренос електричне енергије у новим енергетским и енергетским електронским системима.
- Брза испорука
- Доказ о квалитету
- 24/7 корисничка служба
Представљање производа

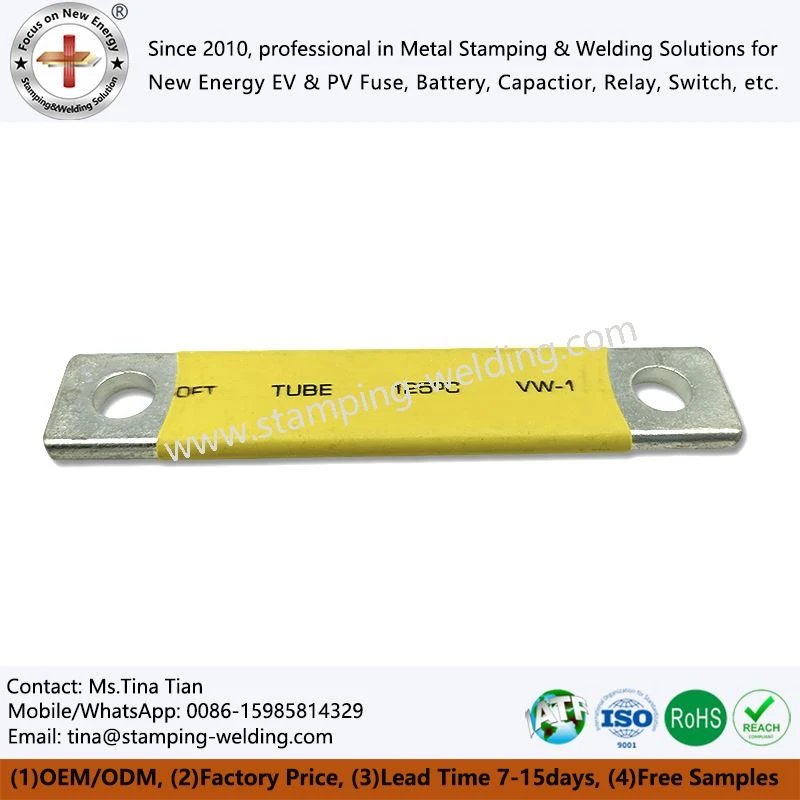

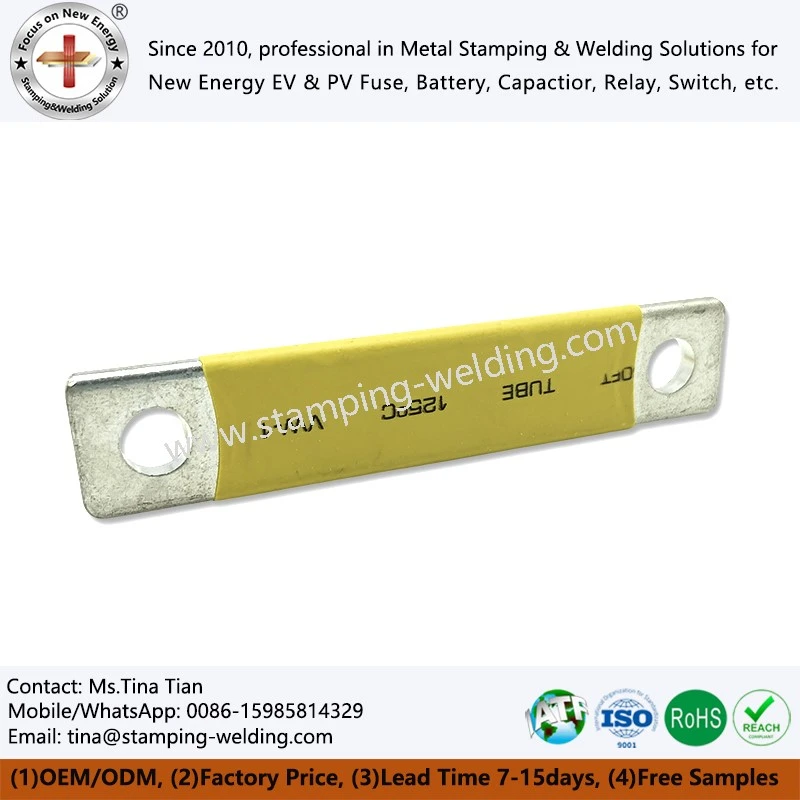

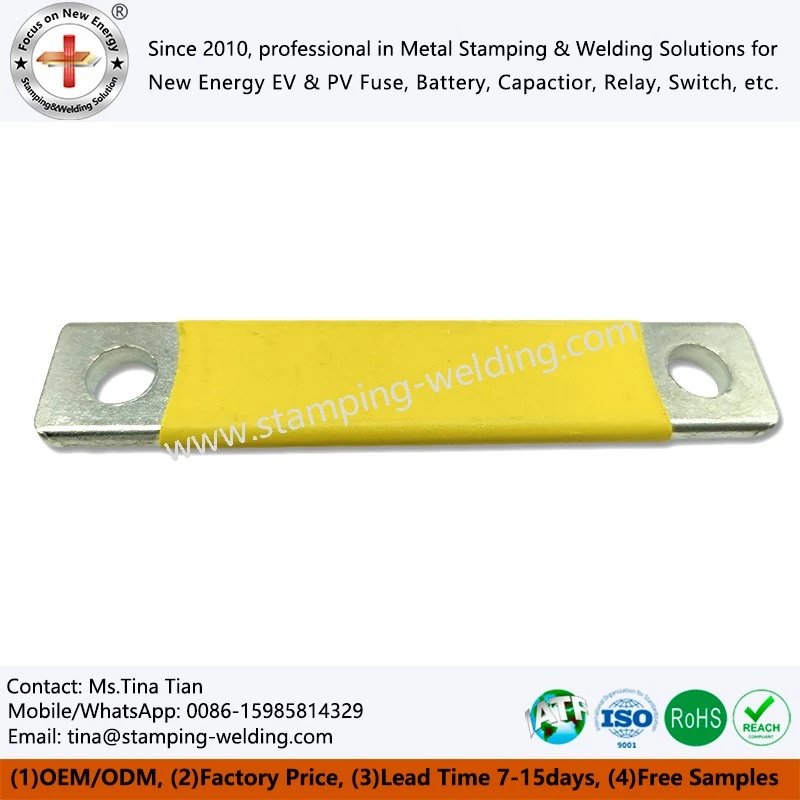

Термоскупљајућа цев са изолацијом од бакра су проводљиве структуре сабирница направљене од високо проводљивог бакра као основног материјала, формиране штанцањем/савијањем/заваривањем, а затим обложене унакрсним-повезаним полиолефином или флуорополимером{1}}слојем топлоскупљајуће изолације на спољној површини. Њихова основна функција је да остваре структурну интеграцију проводне путање ниске{3}}импедансе и поуздане електричне изолације у сценаријима преноса велике -струје-густине.
У новим складиштима енергије, енергетским електронским претварачима и системима за дистрибуцију енергије велике{0}}снаге, ова врста сабирница обично служи као кључни носач за пренос енергије и електрично повезивање између модула, преузимајући свеобухватне функције дистрибуције струје, изолације система и сигурносне заштите.

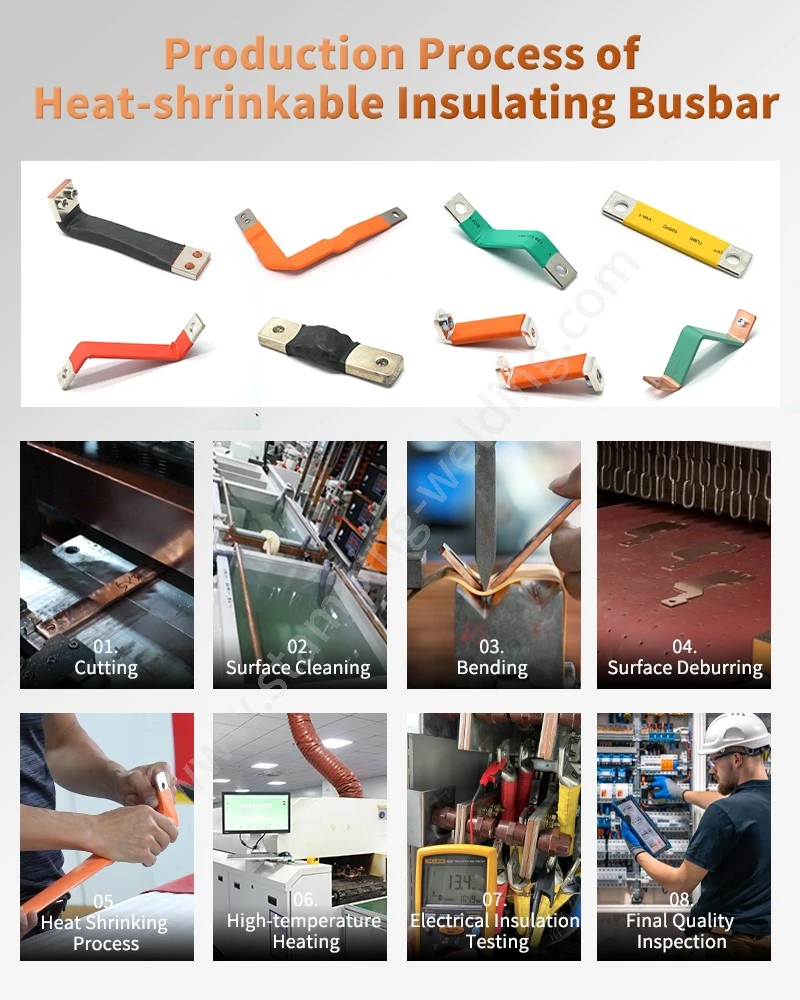

Стандардизован производни процес
Претретман за ублажавање стреса бакра:Т2 бакрене сабирнице-без кисеоника се ваљају коришћењем четвороструке ваљаонице, након чега следи жарење на константној-температури да би се елиминисало унутрашње напрезање у подлози. Ивице су ЦНЦ заобљене са радијусом закривљености (Р већи или једнак 0,8 мм). По доласку, металографски тестови и тестови проводљивости се спроводе како би се осигурала усклађеност пре ПВЦ термоскупљајућих навлака за пренос сабирница, ублажавајући проблеме као што су пражњење врха и деформација оптерећења.
Третман интерфејса за заштиту од корозије бакра:Аутоматско кисељење и пасивизација у комбинацији са лимом/сребром обезбеђују заштиту. Толеранција оплате је ±0,02 мм, оптимизује адхезију интерфејса, отпорност на кондензацију и корозију од сланог спреја, и стабилизује отпорност проводљивости контакта за изоловану флексибилну сабирницу са ПВЦ изолацијом.
Поравнавање и уметање рукава:Наменски прибор за позиционирање центрира топлоскупљајућу цев током уметања, обезбеђујући одступање коаксијалности мање од или једнако 0,08 мм. Ово елиминише проблеме као што су ексцентрицитет цеви и неуједначена дебљина зида, смањујући ризик од квара изолације под високим-напонским условима за термоскупљајућу изолациону траку сабирница.
Термоскупљајући премаз са затвореним{0}}петљем под негативним притиском:Инфрацрвено загревање температурне разлике у комбинацији са топлотним скупљањем у тунелу под негативним притиском уклања ваздух са интерфејса, постижући композитно обликовање{0}}без шупљина. Стопа уздужног скупљања је мања или једнака 5%, чиме се обезбеђују конзистентне димензије изолационог премаза топлоскупљајуће цеви за изолацију бакарне сабирнице.
Прецизна обрада за старење и обликовање:Одржавање константне температуре од 80 степени током 2 сата ослобађа унутрашње напрезање унутар премаза сабирнице изолованог термоскупљајућим рукавима, спречавајући касније скупљање и раслојавање; интегрисано ЦНЦ савијање и бушење обезбеђује стандардизоване толеранције монтаже шипки и прилагодљивост аутоматизованим операцијама монтаже.
Паковање за електрично тестирање и следљивост:Свака сабирница са равном бакарном батеријом са топлоскупљајућом цеви подлеже отпорном напону и делимичном пражњењу без{0}}деструктивног испитивања; квалификовани производи су ласерски-означени ради следљивости; Обезбеђена је степенована, лагана-отпорна амбалажа, заједно са извештајима о инспекцији квалитета, испуњавајући стандарде прихватања шипки за централизоване набавке и пројекте у иностранству.

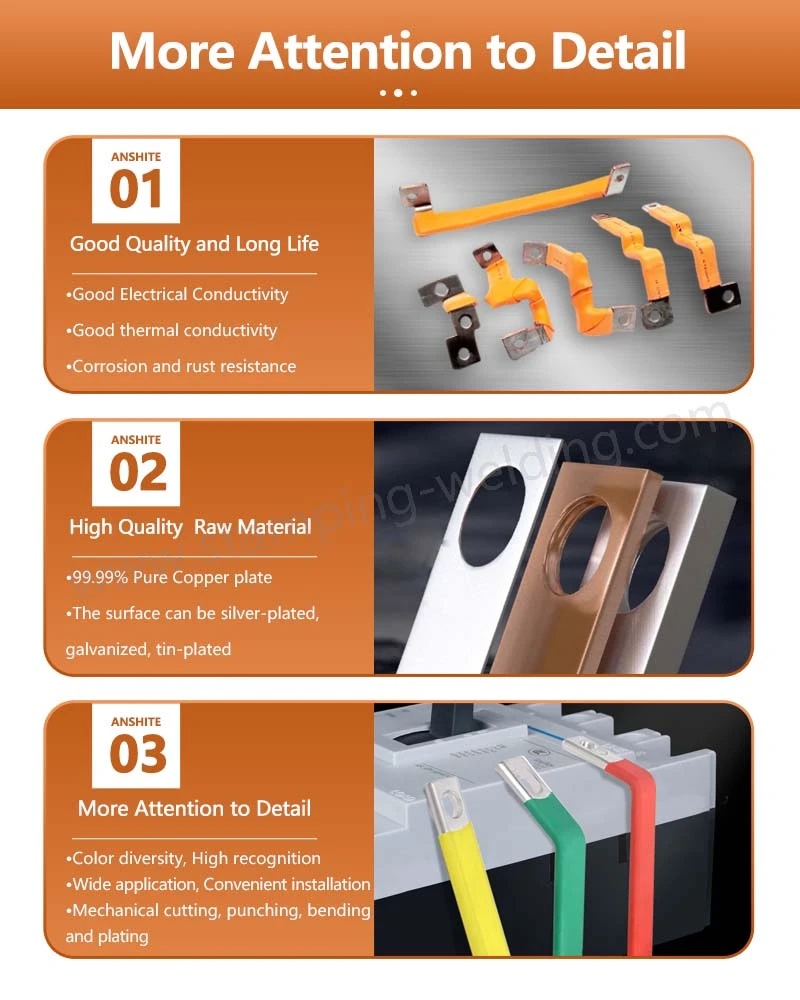

Детаљи пројекта
Детаљи интерфејса
Изолациони слој је без мехурића, честица нечистоћа и међупростора након сецирања; површина бакра је без оксидационих мрља; адхезија међуслоја је већа или једнака 50Н; и нема остатака након љуштења за бакарне равне квадратне сабирнице са ПВЦ топлотним-скупљањем.
01
Детаљи о дебљини зида
Бакарна сабирница са топлоскупљајућом изолацијом цеви користи процес обликовања уједначене дебљине зида; изолациони слој на крајевима и кривинама не показује истезање или стањивање; изолација на спољној страни кривине не показује бељење или микро{0}}пукотине.
02
Детаљи процеса
Ласерско обележавање је отпорно{0}} на хабање и постојаност боја; нема ломљења изолације на отворима; Сабирница од чистог пуног бакра са крајевима топлоскупљајуће цеви су чврсто заптивени без зазора.
03
Детаљи тестирања
Свака јединица долази са рачуном о електричном тестирању; свака серија долази са металографским извештајем, извештајем о отпорном напону и извештајем о старењу у сланом спреју; Подржана је-поновна{1}}инспекција и верификација квалитета везе са бакарном сабирницом са термоскупљајућим цевима.
04
ФАК
П: У условима кондензације, да ли изолациони слој ормара за складиштење енергије апсорбује воду и смањује отпор?
О: Бакарне сабирнице ПВЦ термоскупљајуће изолационе навлаке користе подпритисак,-без шупљина + крај-процес заптивања. Стопа апсорпције воде изолационог материјала је мања или једнака 0,05%, спречавајући продирање водене паре. Отпор изолације остаје стабилан у условима кондензације, без избељивања или пропадања.
П: Да ли се толеранције серијских{0}}производа могу прилагодити аутоматизованим производним линијама за ормаре?
О: Изоловане топлоскупљајуће бакарне сабирнице су ЦНЦ{0}}обрађене, са доследним толеранцијама савијања и пречника рупа у серијама. Није потребно-брушење на лицу места, што омогућава директно прилагођавање аутоматизованим операцијама роботског склапања.
П: Да ли се изолациони слој током -прекидања високе фреквенције избочи или раслоји?
О: Термоскупљајућа цев са изолацијом од бакра подвргава се третману за ублажавање напрезања старењем, што резултира стабилном структуром{0}}без лепка. Након тестирања на замор наизменичном струјом, нису примећени проблеми са раслојавањем, испупчењем или раслојавањем под условима високе -температурне струје-.
П: Да ли бакарна сабирница за изолацију топлоскупљајуће цеви подржава следљивост и поновну-електричну инспекцију{1}}треће стране?
О: Једноструко ласерско кодирање следљивости, серија долази са комплетним сетом извештаја о инспекцији квалитета, електрични параметри производа су стабилни и може се послати у лабораторију треће стране-на поновно тестирање и верификацију у било ком тренутку.
Контактирајте нас
За упите у вези са избором и верификацијом радних услова, применом узорка, масовном испоруком и не-нестандардним прилагођавањем, слободно контактирајте наш инжењерски тим да прилагоди решење за снабдевање целог-циклуса за ваш пројекат које је компатибилно саТермоскупљајућа цев са изолацијом од бакра.
