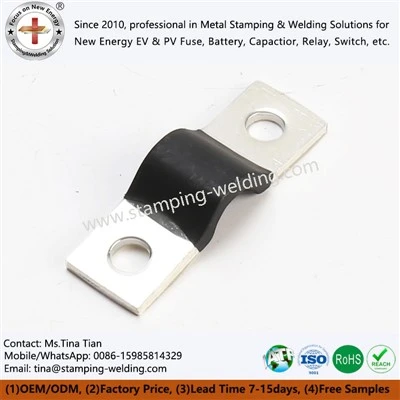

Сабирница од чистог бакра са термоскупљајућим цевима
Сабирница од чистог бакра са термоскупљајућим цевима је чврста сабирница високе{0}}проводљивости, дизајнирана за ниско{1}}напонске и средње{2}}до{3}}високе{4} електричне системе. Користећи чврсти бакар високе{6}}чистоће као проводљиво језгро, производ се подвргава прецизном обликовању и обложен је у топлоскупљајућу изолациону навлаку високих{7}}термоскупљања{8}}, ефикасно интегришући супериорну електричну проводљивост са робусном заштитом изолације. Ове сабирнице се обично користе у дистрибуцији електричне енергије, сабирници електричне енергије, међусобном повезивању опреме и пројектовању структурираних проводних путева; они нуде незаменљиву инжењерску вредност у апликацијама као што су нови енергетски системи, енергетска електроника, системи за складиштење енергије, индустријски контролни ормани и{10}}поуздана електрична опрема. У поређењу са традиционалним голим бакарним сабирницама или онима са једноставним прскањем-изолације, дизајн са изолацијом-скупљањем{14}} пружа конзистентније перформансе изолације, супериорну отпорност на животну средину и виши ниво заштите, што га чини посебно погодним за електричне системе где је простор ограничен, а безбедносни захтеви су строги.
- Брза испорука
- Доказ о квалитету
- 24/7 корисничка служба
Представљање производа
Сабирница од чистог бакра са топлоскупљајућим цевима састоји се од три основне компоненте:
1. Језгро проводника од чврстог бакра високе{1}}чистоће
Користећи бакар високе{0}}електролитичке проводљивости као основни материјал, структура сабирница се формира прецизном ваљањем или ЦНЦ машинском обрадом, обезбеђујући стабилан капацитет струје-и низак електрични отпор.
2. Структурисане зоне везе
Дизајниран са специфичним кривинама,{0}}излазима или степенастим конфигурацијама како би се испунили захтеви за интерфејс опреме, обезбеђујући прецизну компатибилност са прекидачима, контакторима, инвертерима или модулима за складиштење енергије.
3. Термоскупљајући изолациони слој
Обложен индустријским-термоскупљајућим{1}}материјалом, спољни слој се чврсто уклапа у површину бакра након загревања, стварајући уједначен, континуирани изолациони слој који ефикасно изолује тачке електричног контакта од спољашњег окружења.
Предности у производњи: ЦНЦ мулти{0}}прецизно обликовање са више станица и сегментирана температура-контролисана топлота{2}}процес скупљања
| 3Д ЦНЦ јединице за савијање велике{0}}тонаже | Користимо интегрисане ЦНЦ машине за пробијање, сечење и савијање сабирница са црним термоскупљајућим цевима. Без обзира да ли се врши савијање по ивици, равно или торзионо, опрема прецизно компензује опругу-назад материјала. Ово осигурава да толеранције 3Д димензија остају у изузетно строгим границама у десетинама хиљада производних серија, ефикасно елиминишући проблеме са неусклађеношћу рупа за монтажу током-монтаже на лицу места. |
| Сегментирани тунел-Тип контролисане топлоте{1}}Линије скупљања | Заменили смо недоследан метод ручног -топла за топлоту са потпуно аутоматизованим, више{1}}тунелским-типом термоскупљајућих пећи{3}}. Дигиталном контролом брзина загревања, времена задржавања и аксијалних затезних сила, топлоскупљајућа цев се-скупља једнолико од центра ка споља-савршено избацујући ваздух и обезбеђујући веома конзистентну дебљину зида. |
| Не-Онлине тестирање отпорног напона и делимичног пражњења | Одржавамо ригорозан затворени{0}}систем контроле квалитета. Пре напуштања фабрике, свака готова јединица се подвргава тестирању напонске-фреквенције отпорности на напон (Хи-Тест пот) на нивоима до неколико киловолти и не-тестирању делимичног пражњења без разарања, гарантујући одсуство микроскопских рупица или слабих тачака у изолационом слоју које би могле да доведу до цурења. |
Кључне функције и предности примене: Преобликовање окоснице преноса различитих екосистема дистрибуције електричне енергије
Високонапонски разводни и разводни ормани-
Служећи као чврста веза између главних и гранских сабирница, сабирнице од пуног бакра нуде изузетно ниску импеданцију и изузетну динамичку и термичку стабилност. Термоскупљајућа цев омогућава компактни распоред сабирница са изолованим топлоскупљајућим бакарним конекторима-смањујући укупну величину ормана-и истовремено спречавајући случајни контакт са компонентама под напоном током одржавања, чиме се повећава безбедност у раду.
Ново складиште енергије и станице за пуњење електричних возила
Високе густине струје су карактеристичне за велике-контејнере за складиштење енергије и велике-течношћу хлађене-гомиле за суперпуњаче. Бакарна сабирница са топлоскупљајућом изолацијом цеви не само да решава проблеме са расипањем топлоте и порастом температуре који су повезани са високим струјним оптерећењем, већ и користе своју круту структуру да издрже вибрације-било од возила или флуктуације у протоку расхладне течности-обезбеђујући да тачке везе остају трајно безбедне.
Индустријски претварачи са променљивом фреквенцијом (ВФД) и УПС системи
У опреми која садржи бројне енергетске полупроводничке уређаје, сабирница са равним бакарним батеријама са топлоскупљајућим цевима мора да поднесе високо{0}}таласне струје. Ниска паразитна индуктивност чврстих бакарних сабирница (нарочито када се комбинује са специфичним ламинираним дизајном) потискује скокове напона, док топло{2}}скупљајућа цев обезбеђује сигурност изолације између компактних ИГБТ модула.
Приказ детаља: Индикатори квалитета пост{0}}процеса изолације
Уједначен површински сјај топлоскупљајуће{0}}цеви
Висококвалитетне топлоскупљајуће{1}}цеви имају уједначену мат или полу{2}}сјајну завршницу након скупљања-без текстуре „наранџасте-коре, мехурића ваздуха или трагова опекотина{5}}, што показује прецизну контролу над температуром и брзином грејања.
Природно задебљање зида на кривинама
На унутрашњем радијусу кривине бакарне сабирнице од 90 степени, дебљина зида цеви се повећава за 20%–30% у поређењу са равним пресецима, стварајући природно ојачану изолациону зону која не захтева додатно омотавање.
Чистоћа крајњег реза
Крајеви цеви су равно у равни са бакарном сабирницом прилагођених термоскупљајућих цеви; сечене ивице не показују цепање или ширење, а прелазак на изложену бакарну област је оштар-одражавајући високу прецизност у позиционирању и процес{1}}скупљања.
Чистоћа изложеног бакра на контактном интерфејсу
Изложени бакар на крајевима показује уједначен, сребрно-бели сјај након калајисане плоче, без оксидационих тачака или остатака цеви, што обезбеђује ниску отпорност на контакт за вијчане везе.
контактирајте нас
Бакарна сабирница са калајисаним топлоскупљајућим цевимаслужи као високо{0}}поуздано решење за електрично повезивање, испуњавајући критичне двоструке улоге у провођењу струје и безбедности у оквиру сложених електричних система; квалитет њиховог инжењерског дизајна директно утиче на укупне перформансе система.
За пројекте којима је приоритет стабилност система и дугорочна{0}}поузданост рада, избор партнера у ланцу снабдевања са доказаном стручношћу у производњи и великим искуством у електротехници значајно ће побољшати укупан квалитет пројекта и доследност испоруке.
Ако се тренутно бавите пројектовањем електричног система или одабиром компоненти, можемо вам пружити прецизну инжењерску подршку за решења сабирница на основу ваших цртежа и захтева примене, обезбеђујући оптималну равнотежу између поузданости и структуралне компатибилности.
