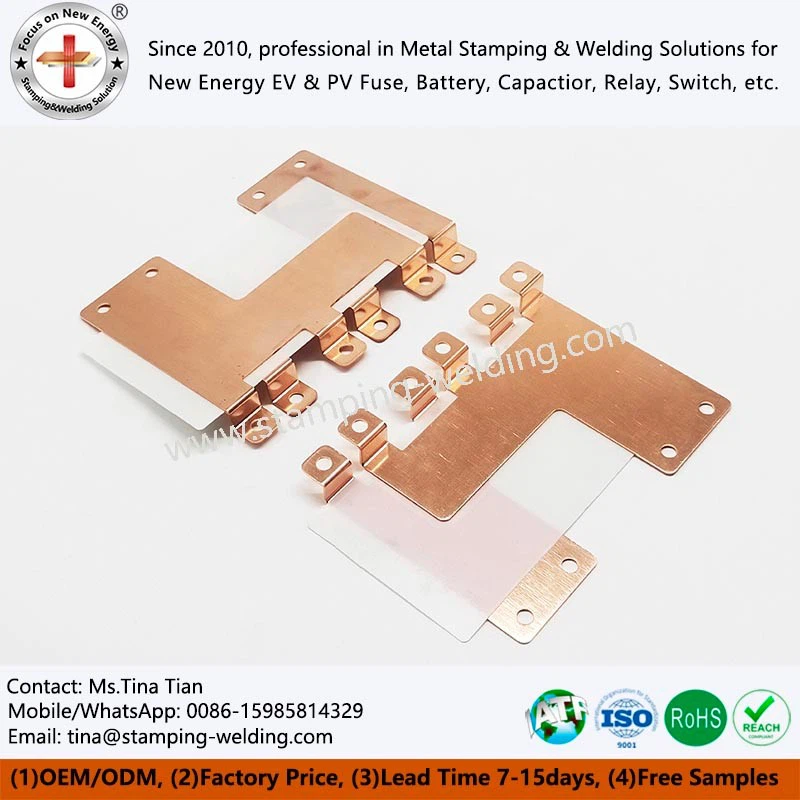

Ламинирана сабирница за претварач снаге свемирске летелице



Ламинирана сабирница за инвертер снаге свемирских летелица је електрични уређај за међусобно повезивање високих-учинака заснован на међународним стандардима материјала и више-технологији слагања вишеслоја, посебно дизајниран за-примену велике снаге у новој енергији и индустријској аутоматизацији. Користећи глобално сертификоване основне материјале ГБ/ДИН/ЕН/ИСО/ЈИС/БС/УНС, у комбинацији са прецизном машинском обрадом и прилагођеним изолационим решењима, Ламинатед БусБар за индустрију постиже изузетне перформансе са ултра-ниским отпором (мањим или једнаким 0,00001Ω), напоном оптерећења (3500В100000А).



У апликацијама као што су нови енергетски пакети батерија за возила, фотонапонски системи за складиштење енергије и транзитне мреже за транзит железнице, ламиниране сабирнице смањују простор за инсталацију за 40% и побољшавају ефикасност система за 3%-8%, постајући мерило у технологији преноса енергије.



1. Избор основног материјала: међународно сертификоване перформансе



Бакарни системи за Сабирница за енергетску електронику

Стандарди: ГБ/Т2И2, ДИН Е-Цу58 (2.0065), ЕН Цу-ЕТП (ЦВ004А), ИСО Цу-ЕТП, УНС Ц11000, ЈИС Ц1100, БС Ц101

Кључни параметри: Чистоћа већа од или једнака 99,99% идеално за високе-перформансе у сабирници за енергетску електронику, проводљивост већа или једнака 97% ИАЦС, тврдоћа 80- 110ХВ, затезна чврстоћа 245- 345МПа.



Алуминијумски системи

Стандарди: ГБ 1060, ДИН ЕН АВ-1050 (3.0267), ЕН Ал 99.5, ИСО Ал 99.5, УНС 1100, ЈИС А1050, БС 1050

Кључни параметри: Чистоћа већа или једнака 99,5%, проводљивост већа од или једнака 55% ИАЦС испуњава захтеве за лаку тежину у ваздухопловству за ламинирану сабирницу за претварач енергије за свемирске летелице, тврдоћа 40- 60ХВ, затезна чврстоћа 120- 170МПа

Прилагођавање: Подржава хибридне материјале као што су легуре бакра-алуминијума, омогућавајући тополошки-оптимизовану сабирницу прилагођену за решења за електричну заштиту ради мале тежине и оптимизације трошкова.



2. Површинска обрада: Мицрон-Побољшање прецизности нивоа



Платинг Тецхнологиес

Посребривање: Повећава проводљивост за 15%, контактни отпор мањи од или једнак 2μΩ·цм² (идеално за сценарије високе-фреквенције/високе-струје).

Калај: Повећава способност лемљења за 30%, у складу са ИПЦ-Ј-СТД-001 стандардима.

Nickel Plating: Salt spray resistance >1000 сати (АСТМ Б117).



Контрола процеса

Подесива дебљина оплате (3-12μм), подржава градијент дизајна (нпр. 15μм на терминалима).

Ултразвучно чишћење обезбеђује чистоћу површине до НАС 1638 класе 6.



1. Електричне перформансе

Ултра-низак отпор: ДЦ отпор мањи или једнак 0,00001Ω (@20 степени), 50% ниже од традиционалних бакарних шипки.

Висока{0}}прилагодљивост фреквенције: отпор наизменичне струје се повећава<15% at 100 kHz.

Изолациона чврстоћа: међуслојни отпорни напон 5000ВДЦ (УЛ 60950) заЛаминирана сабирница за Мерсен.



2. Механичка поузданост

Отпорност на вибрације: Пролази ИЕЦ 61373 Класа 1 (5-150Хз/30г).

Термички циклус: -45 степени ~150 степени за 5000 циклуса, варијација отпора<2%.



3. Прилагодљивост животне средине

Отпорност на хемикалије: Пролази тест од 85 степени /85% РХ од 2000 сати.

Отпорност на пламен: у складу са УЛ94 В-0 (самогасиви<10 seconds).



4. Конкурентске предности

Глобални сертификати материјала: У складу са ИЕЦ 60028, АСТМ Б152, УЛ, ЦСА и ВДЕ.

Капацитет масовне производње: 50 милиона јединица месечно, узорци за 10-20 дана, масовне поруџбине за 7-10 дана.

Систем{0}}Уштеда на нивоу трошкова: Смањује конекторе за 30%, штеди 1200 кВх годишње (систем од 1000 А).

Потпуна{0}}прилагодљивост сценарија: Подржава ултра- ултра танке слојеве од 0,5 мм, радијус савијања до 3Д.

Без{0}}Контрола квалитета без дефеката: ИЦП анализа, АОИ инспекција (прецизност од 0,01 мм²), 100% Хи-тестирање.

Зелени ланац снабдевања: 95% рециклирање материјала, 40% мања потрошња енергије од осталихЛаминирана бакарна сабирница.





Popularne oznake: ламинирана сабирница за инвертер снаге свемирске летелице, Кина, произвођачи, добављачи, фабрика
