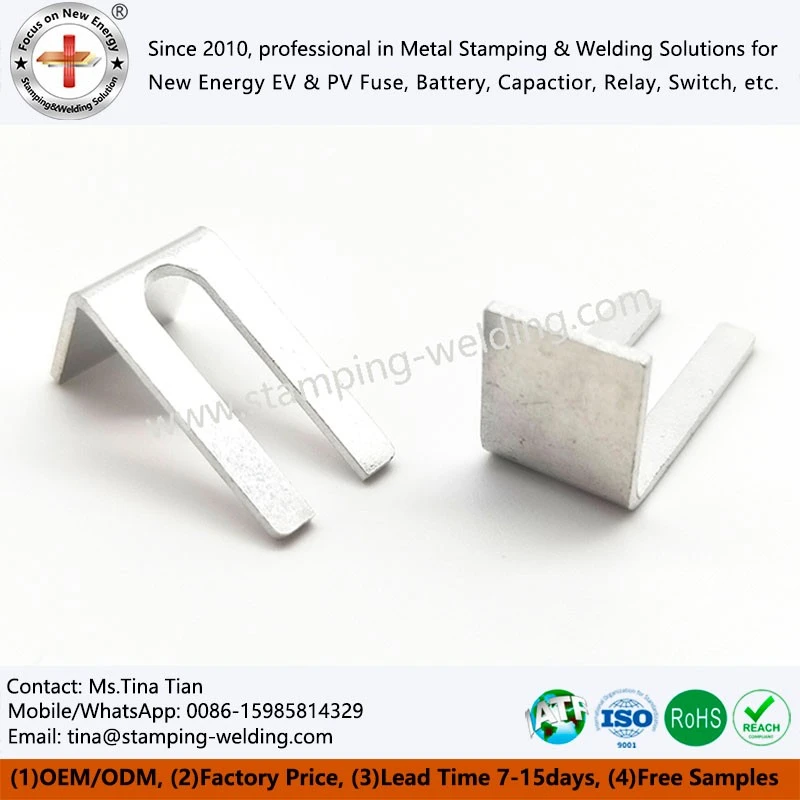

Терминал и контакт осигурача
Легуре бакра високе проводљивости: Прерађено од бакра Ц1100 ЕТП (100% ИАЦС минималне проводљивости) да би се обезбедио ниски отпор контакта и смањење топлоте у високо{2}}струјним заштитним круговима.
Интегрисано прецизно штанцање метала: Прогресивне матрице изводе слепљење, савијање и формирање новчића-у једном пролазу, држећи толеранције димензија унутар плус или минус 0,01 мм за аутоматско увлачење.
Задебљано сребро и калај: галванизовано са 3 до 5 микрона Аг преко 2 до 3 микрона Ни баријерног премаза да би се елиминисала површинска оксидација и одржала отпорност спојева испод -милиома.

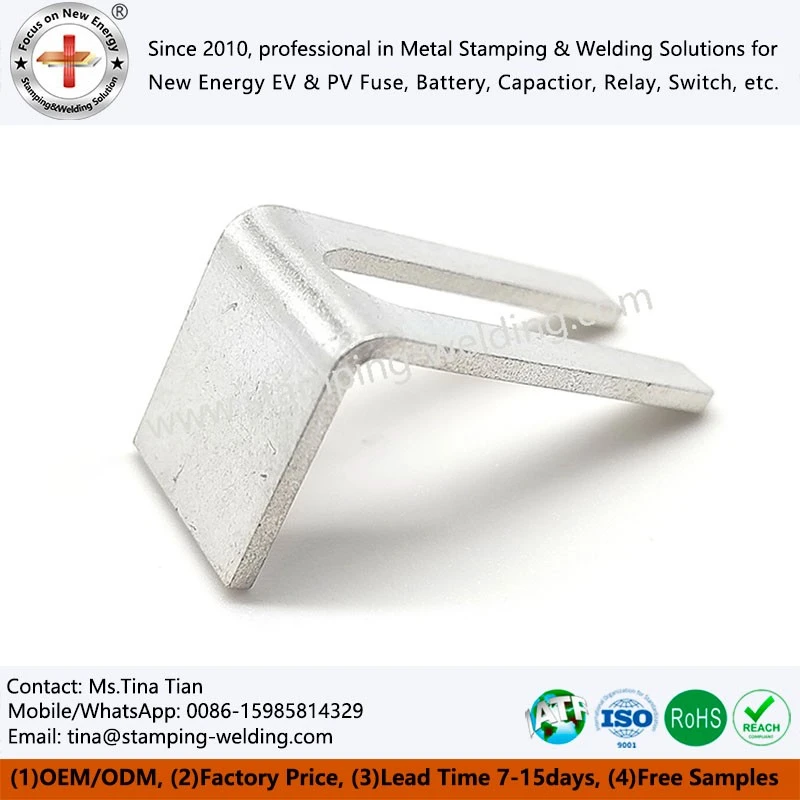

Интегрисано отпорно тачкасто заваривање: Подржава аутоматизовано пројекцијско и тачкасто заваривање бакарних ферула крајњих ножева и бакарних компоненти крајњих плочица са чврстоћом споја на смицање већом од 850Н.
Компатибилност система аутомобилских осигурача: Конструисан посебно за апликације са брзим-контактним осигурачима, 800В ДЦ ЕВ батерије и комерцијалне дистрибутивне јединице за складиштење енергије.
ИАТФ 16949 сертификована производња: Потпуна контрола квалитета подржана оптичким сортирањем, ЦММ провером димензија, испитивањем сланог спреја и ППАП нивоом 3 документације.
- Брза испорука
- Доказ о квалитету
- 24/7 корисничка служба
Представљање производа
У високо-напонским ЕВ јединицама за дистрибуцију енергије и заштитним модулима за складиштење енергије, струјни скокови захтевају електричне везе са минималним унутрашњим отпором и топлотним порастом. Прецизно-конструисани терминал и контакт осигурача делују као проводни интерфејс језгра, обезбеђујући чист прекид струје квара без прераног деградације. Користећи-прогресивне матрице велике брзине и аутоматизовано-закивање, наша фабрика производи прилагођене бакарне компоненте контактних карика осигурача и бакарне феруле крајње оштрице које одржавају стабилност димензија током милион-производних циклуса.
Техничке спецификације
| Специфицатион Параметер | Инжењерска вредност / технички стандард |
| Цонтацт Ресистанце | 0,1 мΩ до 1,0 мΩ (минимизира губитак енергије и побољшава стабилност система) |
| Цуррент Царриинг Цапацити | Неколико ампера до 1000А+ (Скалабилно од компактне електронике до тешких индустријских система) |
| Волтаге Ратинг | 100В до 1500В ДЦ/АЦ (обезбеђује високу отпорност на пробој диелектрика без цурења) |
| Димензионалне спецификације |
Класа електронике: дужина 5 мм–20 мм, ширина/дебљина 1 мм–3 мм
Индустријска класа: Прилагођене димензије{0}}за тешке услове за велику струју |
Сценарији апликација и интеграција индустрије
Цонсумер Елецтроницс
Интегрисан у паметне телефоне, паметне сатове и таблете. Компактни дизајн контактних терминала осигурача пружа прецизну заштиту од прекомерне струје ниске -ампере за осетљива кола у преносивим уређајима.
Паметни дом и апарати
Примењује се у паметним телевизорима, ХВАЦ јединицама и фрижидерима. Брзо прекида струје квара током струјних удара како би заштитио електричне компоненте језгра и спречио топлотну опасност за терминал и контакт осигурача.
Индустријска аутоматизација и роботика
Примењен у аутоматизованим производним линијама, роботским контролерима и моторним погонима. Брзо изолује аномалије кола да би заштитио-индустријску имовину високе вредности и спречио застоје у раду.
Електроенергетски системи и мрежна инфраструктура
Направљен за високо/ниско{0}}напонске расклопне апарате, подстанице и дистрибутивне водове. Тешки-контакти електричних осигурача тренутно изолују кратке спојеве како би спречили веће нестанке струје у мрежи.
Често постављана питања
П: Које опције покривања најбоље смањују отпор контакта на бакарном контакту за нове примене енергетских осигурача?
О: Посребрени слој од 3 до 5 микрона преко електролитичке баријере никла од 2 до 3 микрона обезбеђује најнижи контактни отпор (0,5 мΩ или ниже). Спречава миграцију бакра, отпоран је на оксидацију под сталним термичким оптерећењем и одржава стабилну проводљивост у 800В ДЦ системима.
П: Како контролишете конзистентност димензија на печатуТерминал и контакт осигурачатоком масовне производње?
О: Користимо{0}}пресе за прогресивно штанцање велике брзине опремљене-сензорима и оптичким сортерима за вид. Критичне димензије на сваком контактном делу осигурача држе се унутар плус или минус 0,01 мм, уз континуирано праћење СПЦ да би се одржале вредности ЦПК од 1,67 или више.
П: Можете ли да обезбедите ППАП ниво 3 документацију и прилагођене прототипове узорака за ОЕМ пројекте аутомобилских осигурача?
О: Да. Подржавамо Тиер 1 аутомобилске клијенте са комплетним поднесцима ППАП нивоа 3-укључујући ИМДС регистрацију, димензионалне ЦММ извештаје, контролне планове и ПФМЕА-са прилагођеним Т1 прототиповима који се испоручују у року од 7 до 10 радних дана.

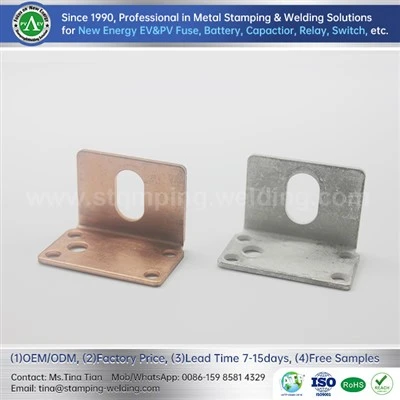

П: Које оперативне и инсталационе мере треба предузети када се користе контакти осигурача типа Л-?
О: Обезбедите прецизно усклађивање спецификација (називни напон, струја, температура околине и потенцијална струја квара) да бисте спречили квар заштите. Током уградње, избегавајте претерани обртни момент да бисте заштитили контактну структуру и оплату, обезбеђујући чврсте везе. Редовно проверавајте да ли има оксидације, корозије или повишене контактне отпорности и стриктно радите у оквиру називних електричних граница да бисте избегли прегревање или озбиљан квар.
Контактирајте нас
Поделите своје 2Д/3Д ЦАД датотеке (СТЕП/ДВГ) или циљајте електричне спецификације са нашим инжењерским тимом за свеобухватан ДФМ преглед и фабричку{2}}директну понуду у року од 24 сата.
