Који су главни технички показатељи соларних фотонапонских претварача?

Фотонапонски инвертори су један од важних системских баланса (БОС) у фотонапонским системима и могу се користити са општом опремом напајаном наизменичном струјом. Соларни инвертори имају посебне функције за фотонапонске низове, као што је праћење тачке максималне снаге и заштита од острва. Дакле, који су главни технички показатељи фотонапонских претварача?



1. Стабилност излазног напона

У фотонапонским системима, електрична енергија коју генеришу соларне ћелије се прво складишти у батеријама, а затим се претварачима претвара у 220В или 380В наизменичну струју. Међутим, због утицаја сопственог пуњења и пражњења, излазни напон батерија има велики распон варијација. На пример, вредност напона номиналне батерије од 12 В може да варира између 10,8 и 14,4 В (прекорачивање овог опсега може изазвати оштећење батерије). За квалификовани претварач, када се улазни напон промени унутар овог опсега, промена његовог стабилног излазног напона не би требало да прелази ±5% номиналне вредности. Истовремено, када се оптерећење нагло промени, одступање излазног напона не би требало да прелази ±10% номиналне вредности.



2. Изобличење таласног облика излазног напона

За синусне инверторе, потребно је навести максимално дозвољено изобличење таласног облика (или садржај хармоника). Обично се изражава као укупно изобличење таласног облика излазног напона, а његова вредност не би требало да прелази 5% (монофазни излаз дозвољава 10%). Пошто ће излазна струја хармоника високог реда од стране претварача генерисати додатне губитке као што је вртложна струја на индуктивном оптерећењу, ако је изобличење таласног облика инвертора превелико, то ће изазвати озбиљно загревање компоненти оптерећења, што не доприноси безбедности електричне опреме и озбиљно утиче на радну ефикасност система.



3. Називна излазна фреквенција

За оптерећења укључујући моторе, као што су машине за прање веша и фрижидери, пошто је оптимална радна тачка фреквенције њихових мотора 50Хз, превисока или прениска фреквенција ће узроковати загревање опреме, смањити радну ефикасност и радни век система, тако да излазна фреквенција претварача треба да буде релативно стабилна вредност, обично 50Хз, а њено одступање треба да буде унутар ±1% у нормалним условима рада.



4. Фактор снаге оптерећења

Карактерише способност претварача да носи индуктивна или капацитивна оптерећења. Фактор снаге оптерећења синусног претварача је {{0}}}.7~0.9, а номинална вредност је 0.9. Под условом константне снаге оптерећења, ако је фактор снаге претварача низак, капацитет потребног претварача ће се повећати, што ће повећати трошкове с једне стране и повећати привидну снагу АЦ кола фотонапонског система. , повећати струју кола, повећати губитак и смањити ефикасност система.



5. Ефикасност претварача

Ефикасност претварача се односи на однос његове излазне снаге према улазној снази под одређеним радним условима, изражен у процентима. Генерално, номинална ефикасност фотонапонског претварача се односи на ефикасност под чистим отпорним оптерећењем и оптерећењем од 80%. Због високих укупних трошкова фотонапонског система, ефикасност фотонапонског претварача треба да буде максимизирана како би се смањили трошкови система и побољшале перформансе трошкова фотонапонског система. Тренутно је номинална ефикасност главног инвертера између 80% и 95%, а ефикасност инвертора мале снаге треба да буде најмање 85%. У стварном процесу пројектовања фотонапонског система, не само да треба изабрати високоефикасни инвертер, већ и систем треба да буде разумно конфигурисан да покуша да оптерећење фотонапонског система ради близу тачке оптималне ефикасности.



6. Називна излазна струја (или називни излазни капацитет)

Означава називну излазну струју претварача унутар специфицираног опсега фактора снаге оптерећења. Неки инвертерски производи дају називни излазни капацитет, који је изражен у ВА или кВА. Називни капацитет претварача је производ називног излазног напона и називне излазне струје када је фактор излазне снаге 1 (тј. чисто отпорно оптерећење).



7. Мере заштите

Инвертер са добрим перформансама такође треба да има потпуне заштитне функције или мере за решавање различитих ненормалних ситуација које се јављају током стварне употребе, тако да сам инвертор и друге компоненте система буду заштићене од оштећења.

(1) Заштита од поднапона на улазу:Када је улазни напон мањи од 85% називног напона, претварач треба да има заштиту и дисплеј.

(2) Заштита од пренапона на улазу:Када је улазни напон већи од 130% називног напона, претварач треба да има заштиту и дисплеј.

(3) Заштита од прекомерне струје:Прекострујна заштита претварача треба да буде у стању да обезбеди правовремено деловање када је оптерећење кратко спојено или струја премаши дозвољену вредност, тако да га заштити од оштећења ударном струјом. Када радна струја пређе 150% номиналне вредности, претварач треба да буде у стању да аутоматски заштити.

(4) Излазна заштита од кратког споја:Време деловања заштите од кратког споја претварача не би требало да прелази 0.5с.

(5) Заштита од обрнутог повезивања улаза:Када су позитивни и негативни пол улазног терминала обрнути, претварач треба да има заштитне функције и дисплеј.

(6) Заштита од грома:Инвертер треба да има заштиту од грома.

(7) Заштита од превисоке температуре

Поред тога, за претвараче без мера стабилизације напона, претварач такође треба да има мере заштите од пренапона на излазу како би заштитио оптерећење од пренапонског оштећења.



8. Почетне карактеристике

Карактерише способност претварача да стартује са оптерећењем и његове перформансе током динамичког рада. Инвертер треба да обезбеди поуздано покретање под номиналним оптерећењем.



9. Бука

Трансформатори, индуктори филтера, електромагнетни прекидачи, вентилатори и друге компоненте у енергетској електронској опреми ствараће буку. Када инвертер ради нормално, његова бука не би требало да прелази 80дБ, а бука малих инвертера не би требало да прелази 65дБ.

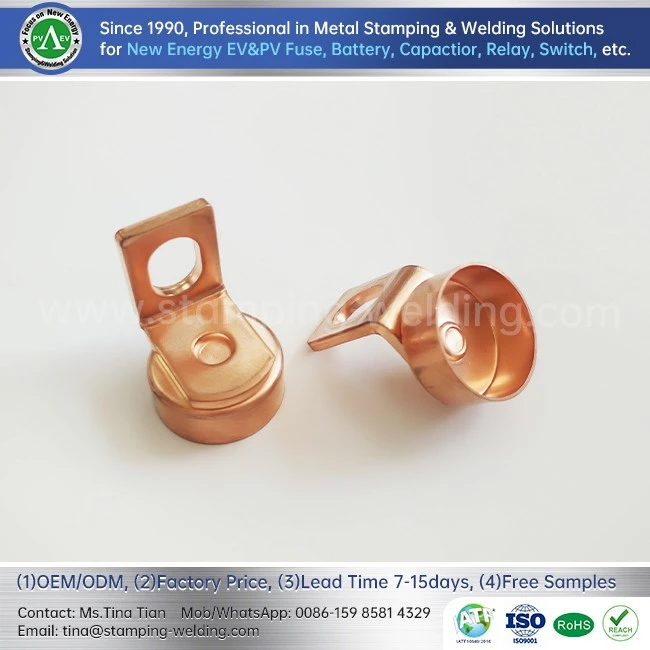

Бакарне капице соларних фотонапонских осигурача користе се за заштиту кола у претварачу од преоптерећења или кратког споја, чиме се обезбеђује сигуран рад претварача. Бакарне капице соларних фотонапонских осигурача које производимо имају и вредне цене и гарантован квалитет. Ако желите да сазнате више о информацијама о производу, можете кликнути на линк да посетите нашу веб страницу:
